Touch Screen Solf

Mein Touch Screen SOLF,

Die Software für den Xmega ist fast fertig, es muss nur noch das Main Programm
fertig gestellt werden- alle Module funktionieren.

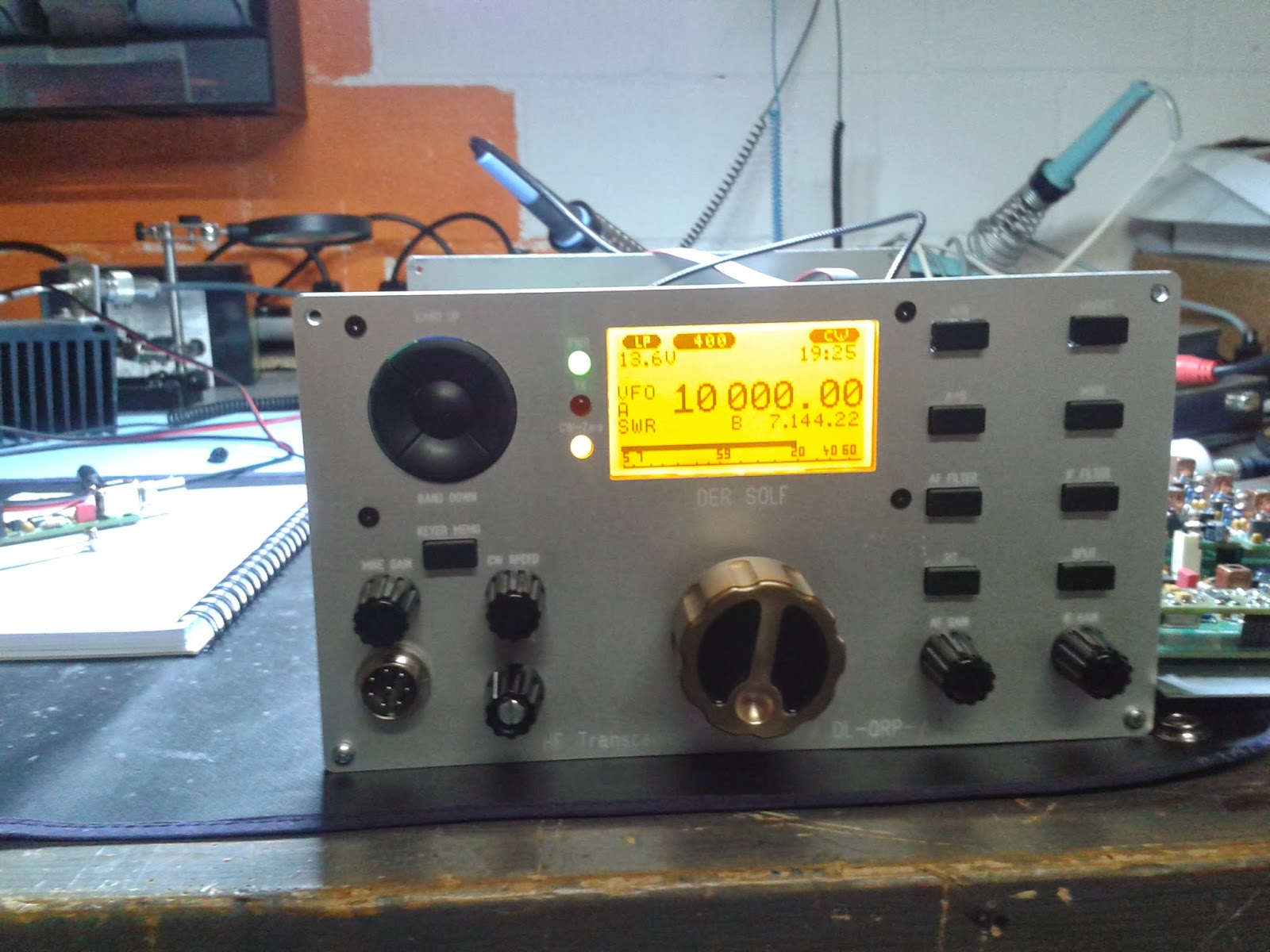

Ein kleines Bild meines Versuchs Aufbau, hi

Bluetooth Solf

Das Bluetooth Modul vom FA habe ich an der HAM Radio erworben :).

Heute habe ich es zusammen gebaut und am SOLF angeschlossen. Die 5V nehme ich direkt von der CAT Schnittstelle und führe die über die RS232 Buchse-Stecker zum Bluetooth Modul

Das Modul muss zuerst am PC auf die 4800 Bit/s des Solf eingestellt werden. Das ist alles

Viel Vergnügen beim Nachbauen

Solf Bandpass Filter 3.Teil

So ich glaube ich habe das Design gefunden.
Nach diesem Muster werde ich die BPF bauen......
Platz ist beschränkt verfügbar aber das wird schon klappen...
Maximale Grösse ist 55mmx115mmx75mm

Solf BandpassFilter Design suchen Teil2

So ich habe wieder ein bisschen simuliert und getestet. Meine Vorstellung ist eine neue Platine mit zwei
BPF in einem Weissblechgehäuse. Das sollte gerade so passen (55x74x30mm)

Ich bin noch am eruieren welches Design ich nehmen soll.

Design und Simulation in ELSIE

Praktischer Aufbau und Messung mit dem NWT

Neue Bandpass Filter für den SOLF

Heute habe ich mich an den Versuch von neunen Bandpassfiltern gewagt :)
Die Bilder zeigen die Messungen mit dem NWT4

 Diese Messung zeigt das Filter mit dem linearen Messkopf

Diese Messung zeigt das alte 2polige und das neue 4 polige Butherworth Filter

Diese Bild zeigt als Vergleich blau ein 4poliges Chebyshev Filter

Frequenzabgleich SOLF

Habe heute nach 5 Stunden warm laufen der Geräte den SOLF mit dem NWT als Signalgeber abgeglichen.

Den MDS habe ich auch noch bestimmt und komme mit dem 400Hz Filter auf einen MDS von -125dbm. Somit befinde ich mich in bester Gesellschaft. Der MDS kann hier verglichen werden. http://www.sherweng.com/table.html

Achtung der SOLF hat keine PreAmp also mit den richtigen Werten vergleichen.

1uV Signal at SOLF with Filter 400/2400

1uV CW with 400Hz quartz filter and 150Hz NF Filter

1uV CW with quartz filter 2400Hz
