Der 30m beeinflusst den 20m fasst gar nicht umgekehrt ist die Beeinflussung aber stärker
Die Impedanz sinkt auf 28 Ohm, da werde ich eine Anpassleitung machen müssen. Um den Abstand zu erreichen muss ich die äussersten Spreizer des Beams verlängern.
30m Hexbeam mit 20m Hexbeam Abstand 25cm
Ich habe nach diversen Versuchen bin ich bei diesem gelandet, der Vertikale Abstand zwischen 20m und 30m Draht beträgt 20cm der horizontale Abstand ist 25cm.
Der 30m beeinflusst den 20m fasst gar nicht umgekehrt ist die Beeinflussung aber stärker
Die Impedanz sinkt auf 28 Ohm, da werde ich eine Anpassleitung machen müssen. Um den Abstand zu erreichen muss ich die äussersten Spreizer des Beams verlängern.
Der 30m beeinflusst den 20m fasst gar nicht umgekehrt ist die Beeinflussung aber stärker
Die Impedanz sinkt auf 28 Ohm, da werde ich eine Anpassleitung machen müssen. Um den Abstand zu erreichen muss ich die äussersten Spreizer des Beams verlängern.
30m Hexbeam
Hallo Zusammen
Meine Ersatzteile sind unterwegs, darum habe ich heute mal eine 2 Element Yagi für den Hexbeam modeliert
Unten sind meine Bilder ich wäre froh um Kommentare, weil dies das erste mal ist dass ich eine Antenne simuliere. Keine Ahnung ob das realistisch ist und ob ich die so realisieren kann. Ich habe zur Simulation das MMana-GAL basic verwendet.
Meine Ersatzteile sind unterwegs, darum habe ich heute mal eine 2 Element Yagi für den Hexbeam modeliert
Unten sind meine Bilder ich wäre froh um Kommentare, weil dies das erste mal ist dass ich eine Antenne simuliere. Keine Ahnung ob das realistisch ist und ob ich die so realisieren kann. Ich habe zur Simulation das MMana-GAL basic verwendet.
CW Filter ist fertig, SOLF ist fertig
So auch das letzte Filter ist aufgebaut und getestet. Es läuft prima.
Der SOLF ist nun fertig abgeglichen und funktioniert tip top.
Die ersten QSO in SSB habe ich auch schon gefahren. Die Modulation beim RX ist klar und verständlich. Und die Modulation beim TX wurde von den deutschen Stationen als "Astrein" bezeichnet :) Das CW Filter hat gegenübder dem SSB cirka eine ganze/halbe S-Stufe mehr Dämpfung. (ist bei diesem S-Meter schwer abzulesen)
Ich werde versuchsweise später das 6 Pol CW Filter noch aufbauen, einfach so aus Spass :)
Der SOLF ist nun fertig abgeglichen und funktioniert tip top.
Die ersten QSO in SSB habe ich auch schon gefahren. Die Modulation beim RX ist klar und verständlich. Und die Modulation beim TX wurde von den deutschen Stationen als "Astrein" bezeichnet :) Das CW Filter hat gegenübder dem SSB cirka eine ganze/halbe S-Stufe mehr Dämpfung. (ist bei diesem S-Meter schwer abzulesen)
Ich werde versuchsweise später das 6 Pol CW Filter noch aufbauen, einfach so aus Spass :)
Messaufbau
Hallo Alexander
Hier noch ein Foto des Messaufbaus, mit den berühmten Wäscheklammern. Das erste ist das 6pol CW Filter. Das zweite das 8 pol SSB Filter
Hier noch ein Foto des Messaufbaus, mit den berühmten Wäscheklammern. Das erste ist das 6pol CW Filter. Das zweite das 8 pol SSB Filter
Fertiges SSB RX 8pol Filter
Die Bilder zeigen das fertige SSB 8poliges RX Filter (rot) und das fertige 6polige TX Filter (schwarz). Die beiden Filter SSB TX/RX passen hervorragend übereinander.
Es geht weiter
So die Platinen sind angekommen. Als erstes habe ich den SSB TX Filter aufgebaut

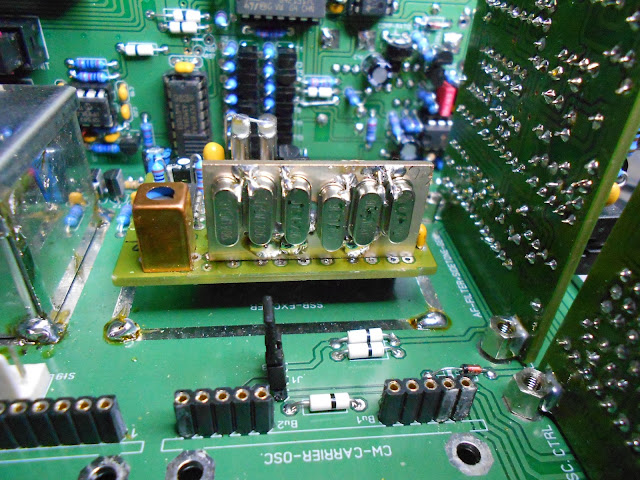

Die Werte sind weiter unten im Bolg. Jetzt ein paar Bilder der eingebauten Platine. Sie hat wunderbar im Blechgehäuse Platz. Die Abstimmprozedur der SSB Platine hat auch problemlos funktioniert. Der Filter stimmt mit dem Messaufbau genau überein.
Die Werte sind weiter unten im Bolg. Jetzt ein paar Bilder der eingebauten Platine. Sie hat wunderbar im Blechgehäuse Platz. Die Abstimmprozedur der SSB Platine hat auch problemlos funktioniert. Der Filter stimmt mit dem Messaufbau genau überein.
SSb RX Filter 3 Versuch
Kommentar von Horst (dj6ev)
Bei deinem letzten Filter sind mir zwei Sachen
aufgefallen: die Trafos mit 3:9 ergeben eine Impedanz von 450 Ohm, eigentlich
zu hoch. Außerdem sollte Ck45 mindestens so groß, besser ca. 1pF größer als
Ck34 sein (es gbt Ausnahmen, die aber hier nicht zutreffen).
Da du das Filter letztlich mit SMD-Cs aufbauen willst,
wage ich, entsprechende Korrekturen vorzuschlagen:
(Gesamt-C-Werte):
Ck23~58pF (statt 55pF)
Ck34 ok mit 60pF
Ck45~61pF statt 59pF
Eingangstrafo 3:6
(Z=100:400 Ohm), Ausgangswiderstand 390 Ohm (|| zu 6,8kOhm --> Z=370 Ohm).
Also habe ich noch ein bisschen experimentiert in der Hoffnung das das Filter noch eine Spur besser wird . Ich hoffe die Werte / Kurven passen jetzt und ich kann es so sein lassen
Erste Kurve mit der Lin Messonde damit die Welligkeit des Filters besser zur Geltung kommt. Zweites Bild sind das SSB TX und RX Filter übereinander gelegt
SSB RX Filter 8polig 2 Versuch
Horst war mit dem SSB RX Filter noch nicht ganz zufrieden - kleine Delle am oberen Ende
Obwohl man die Delle nicht hören kann, aber das Auge hört ja mit.....
Die Korrektur hat mich 2 Stunden gekostet :)
Die Werte findet ihr in den Bildern und ich werde jetzt nichts mehr ändern!
Obwohl man die Delle nicht hören kann, aber das Auge hört ja mit.....
Die Korrektur hat mich 2 Stunden gekostet :)
Die Werte findet ihr in den Bildern und ich werde jetzt nichts mehr ändern!

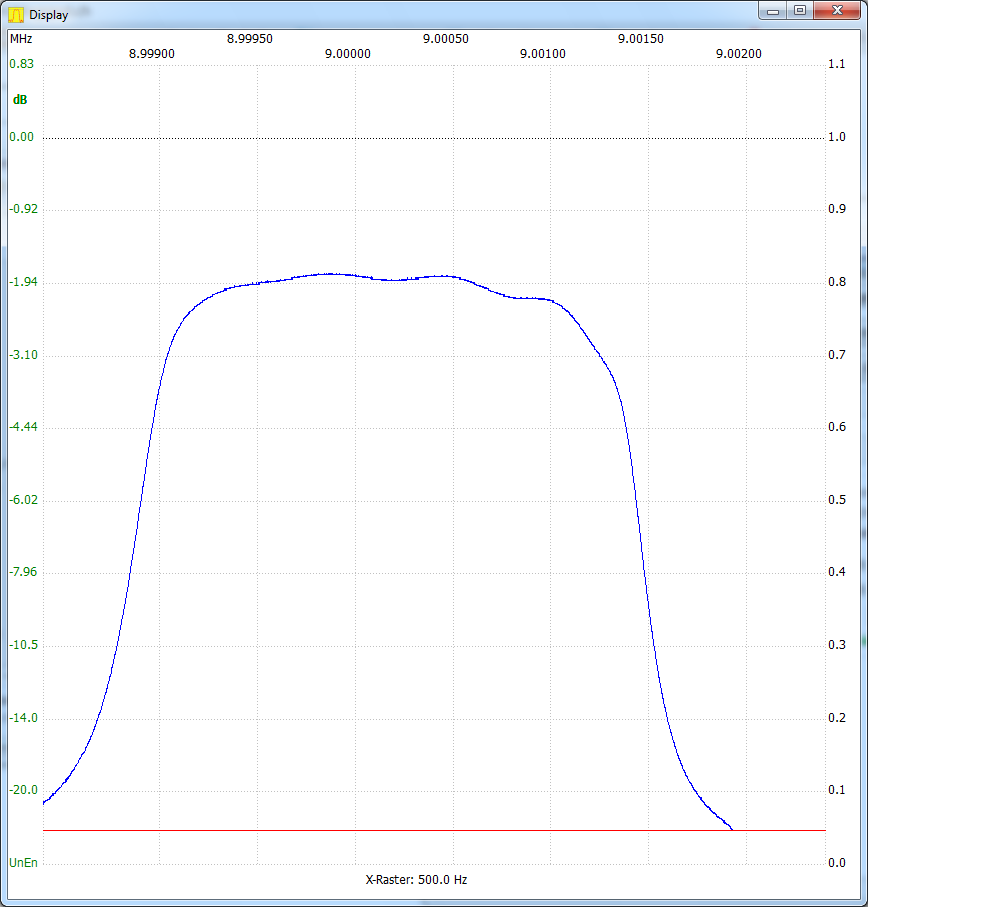

SSB TX 6pol Sende Filter
So als Ansporn hat Jörn vorgeschlagen ein 6poliges Filter für die SSB Platine herzustellen
das habe ich jetzt versucht, ich glaube es ist nicht schlecht gelungen. Hier stimmt sicher auch die SB Unterdrückung
rot= SSB TX Filter 6 -polig
blau = SSB RX Filter 8-polig
Jetzt ist fm praktisch gleich
das habe ich jetzt versucht, ich glaube es ist nicht schlecht gelungen. Hier stimmt sicher auch die SB Unterdrückung
rot= SSB TX Filter 6 -polig
blau = SSB RX Filter 8-polig
Jetzt ist fm praktisch gleich
Platine SSB TX Filter
Da das 4pol SSB TX Filter sehr flach ist und die Seitenband Unterdrückung grenzwertig ist
habe ich mir eine kleine Platine erstellt für ein 6-pol Quarzfilter anstelle des 4pol Filter
Die Platine könnte hochkant auf dem SSB Board aufgesetzt werden, die vorhandenen Quarze und C werden entfernt. Das Filter wird mit einer Drathbrücke auf dem Board befestigt.
habe ich mir eine kleine Platine erstellt für ein 6-pol Quarzfilter anstelle des 4pol Filter
Die Platine könnte hochkant auf dem SSB Board aufgesetzt werden, die vorhandenen Quarze und C werden entfernt. Das Filter wird mit einer Drathbrücke auf dem Board befestigt.
SSB TX Filter
Heute habe ich noch das SSB TX FIlter 4polig zum testen aufgebaut
Ich habe neue Quarze verwendet Quarze (11,07,12,21).
CS1= 47pF, CK12=47pF, CK23=56pF
rot = SSB TX Filter 4-polig, fm = 9.000104
blau = SSB RX Filter 8-polig, fm = 9.000139
die fm ist ca 35Hz auseinander
Ich habe neue Quarze verwendet Quarze (11,07,12,21).
CS1= 47pF, CK12=47pF, CK23=56pF
rot = SSB TX Filter 4-polig, fm = 9.000104
blau = SSB RX Filter 8-polig, fm = 9.000139
die fm ist ca 35Hz auseinander

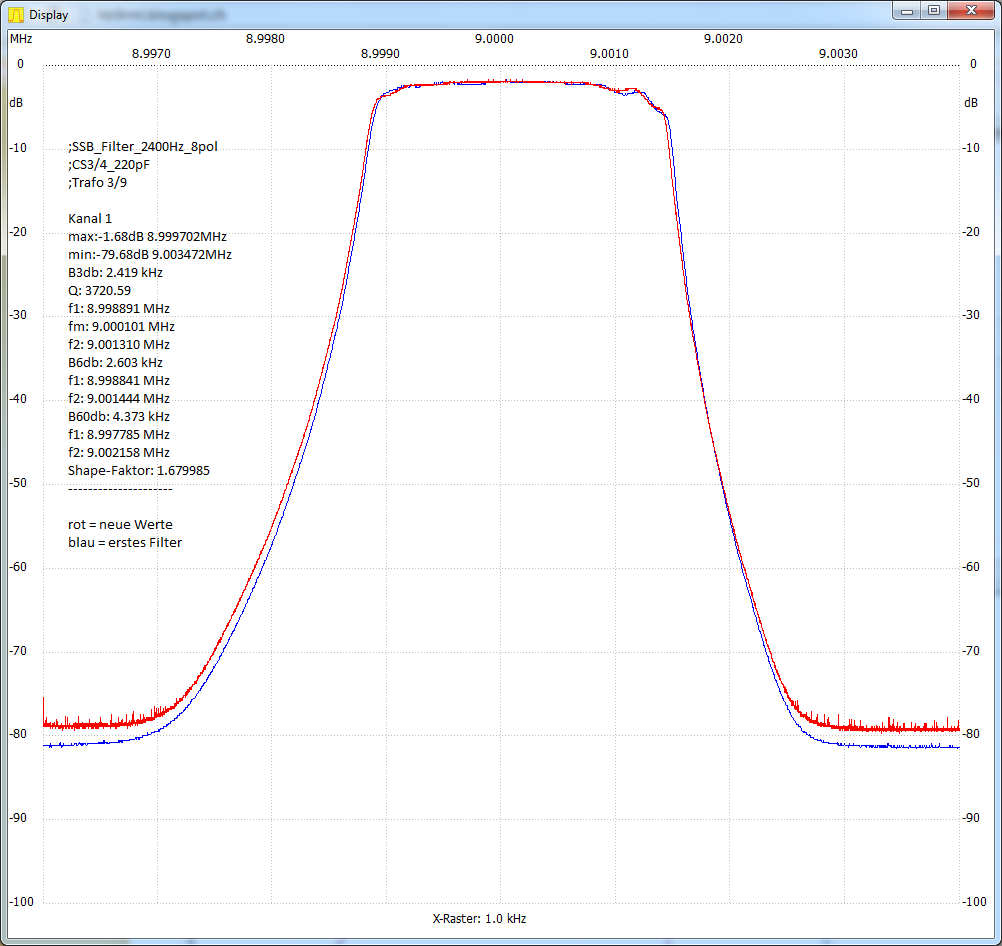

SSB Filter mit leicht geänderten Werten
Ich habe den ersten Vorschlag von Horst im Aufbau geändert.
1) Ersetze Cs3+Cs4 (180pF) durch 220pF
Ist es besser geworden? Wenn nein, dann zurück zu 180pF
1a) Kannst auch mal Trafos mit 3:9 nehmen und die Kurve ansehen
Da ich keine grosse Veränderung/Verbesserung sehe, bleibe ich bei meinem ersten Aufbau.
rot = zweite Filter, blau ist das erste Filter
1) Ersetze Cs3+Cs4 (180pF) durch 220pF
Ist es besser geworden? Wenn nein, dann zurück zu 180pF
1a) Kannst auch mal Trafos mit 3:9 nehmen und die Kurve ansehen
Da ich keine grosse Veränderung/Verbesserung sehe, bleibe ich bei meinem ersten Aufbau.
rot = zweite Filter, blau ist das erste Filter

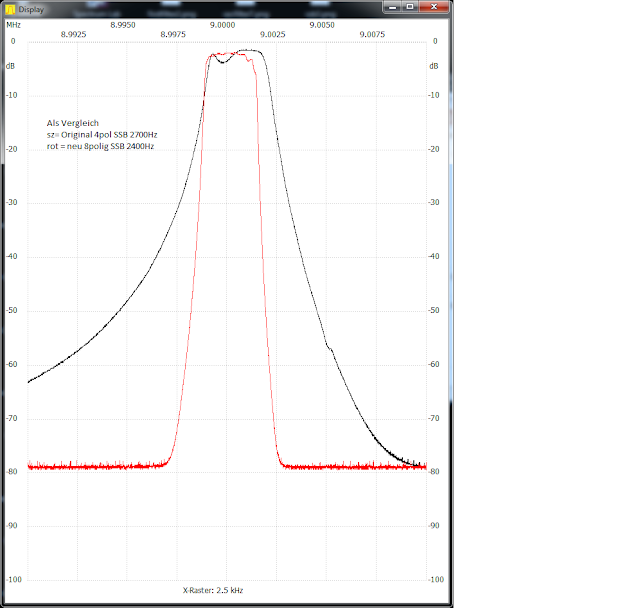

SSB Filter 8polig 2400HZ
Hallo zusammen, Das Wetter ist sch..... darum hatt ich Zeit etwas zu tun :)
Ich habe heute das SSB 8-polig mit den braunen Quarzen prov aufgebaut.
Die C habe ich nach Empfehlung von Horst 47/56/180pF gewählt.
Hier mein Vorschlag: Ck12=47pF, Ck23+34+45+Cs1 =56pF, Cs3+4=180pF(150pF), Z=370-400 Ohm.
Als Impedanz habe ich 380Ohm angenommen und den Trafo entsprechend gewickelt. 50/380 Ohm, 3/8.
 |
| Filter breit |
 |
| Komplett |
 |
| Die beiden neuen Filter |
 |
| SWV des Filters |
Zweiter Versuch CW Filter 8-polig Bandbreite 400Hz Butterworth
Ich habe heute den ersten praktischer Aufbau vom Filter, das Horst vorgeschlagen hat durchgeführt. War natürlich ganz gespannt auf die Kurven ….
Ich verwende wieder Standard Werte für die C’s.
Ck12=180pF, Ck23+Cs1 =330pF, Ck34 =390pF, Cs3 =330pF, Z= 170-180 Ohm
Ck45 = 330pF, Cs4 = 390pF
Quarze = 29-30-2-23-1-24-4-11
Trafo: BN43-2404 jeweils mit 4:8, 50/200Ohm
